1一(yi)般(ban)規定：建筑(zhu)圖(tu)樣上標注(zhu)風(feng)(feng)管(guan)(guan)的規(gui)格，圓(yuan)形(xing)(xing)風(feng)(feng)管(guan)(guan)指外(wai)徑尺寸，矩形(xing)(xing)風(feng)(feng)管(guan)(guan)指外(wai)邊長尺寸。矩形(xing)(xing)風(feng)(feng)管(guan)(guan)規(gui)格尺寸分(fen)式簡化標注(zhu)示(shi)例(li)見圖(tu)2，矩(ju)形風(feng)管(guan)規格尺(chi)寸(cun)乘式標注示例見圖3。其中分(fen)子和乘數為(wei)圖樣(yang)看(kan)得見尺(chi)寸(cun)，而(er)分(fen)母和被(bei)乘數為(wei)圖樣(yang)上(shang)看(kan)不(bu)見尺(chi)寸(cun)即矩(ju)形風(feng)管(guan)另一向尺(chi)寸(cun)。

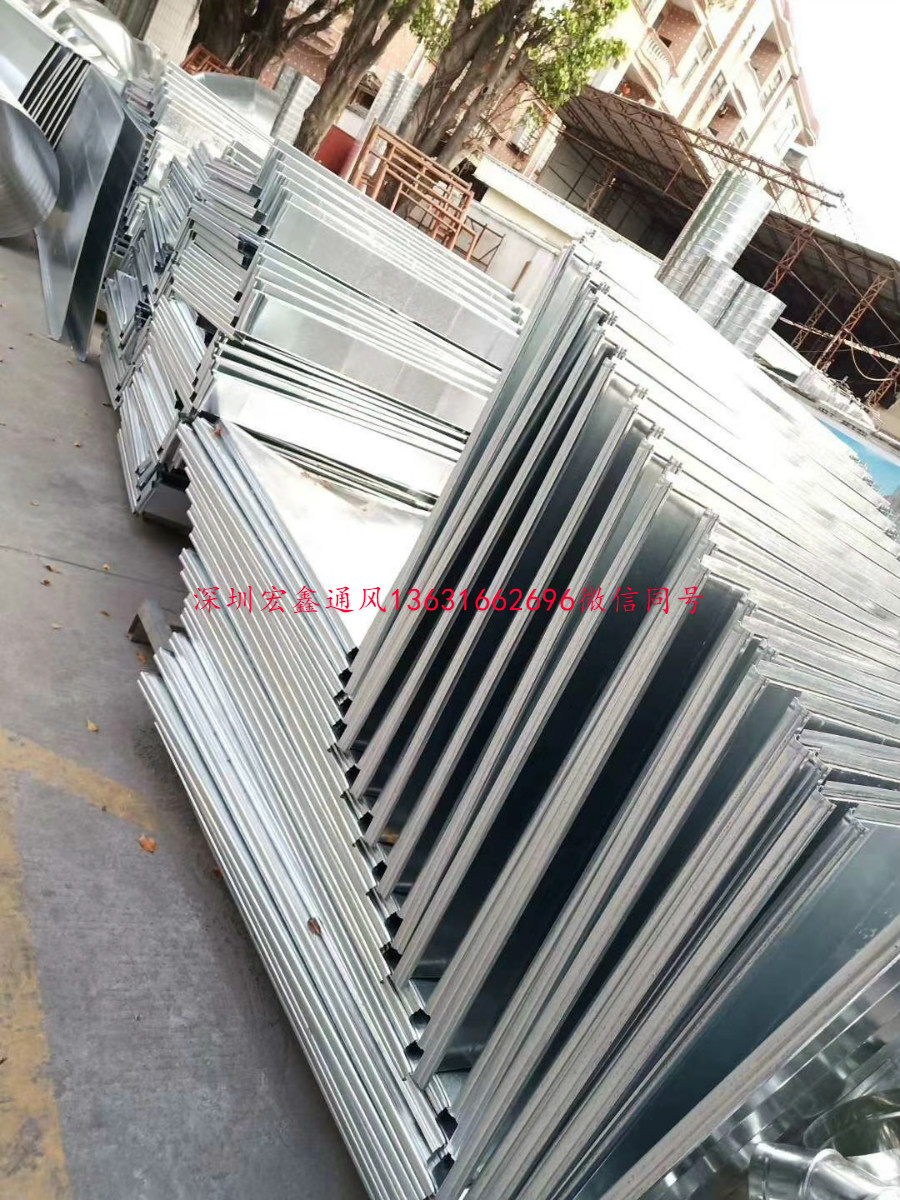

2、矩形風(feng)管(guan)在(zai)工(gong)廠制(zhi)作異地安(an)裝(zhuang)，風(feng)管(guan)的結構(gou)(gou)(gou)形式(shi)(shi)建議采用二哈夫(fu)(fu)形式(shi)(shi)，在(zai)施工(gong)現(xian)場拼(pin)裝(zhuang)成型，由(you)于二哈夫(fu)(fu)結構(gou)(gou)(gou)裝(zhuang)疊方(fang)便，充分利用運輸車輛空間，節省運輸成本。二哈夫(fu)(fu)結構(gou)(gou)(gou)制(zhi)作工(gong)序見圖。

3、風(feng)管外徑或(huo)邊長的允許偏差：當小于或(huo)等于300mm時，為(wei)2mm;當大(da)于(yu)300mm時，為(wei)3mm。管口平面度的(de)允許(xu)偏差(cha)為(wei)2mm，矩形風管兩條對角線之差(cha)不(bu)應大(da)于(yu)3mm;圓形法蘭任(ren)意正交(jiao)兩直徑之差(cha)不(bu)大(da)于(yu)2mm。

4、圓形(xing)法蘭(lan)內徑實(shi)際尺寸比圓形(xing)風管外徑基本尺寸大2mm，矩形法蘭內邊長實(shi)際(ji)尺寸(cun)比矩形風管外邊長基(ji)本尺寸(cun)大2mm。

5、矩形(xing)法(fa)蘭(lan)上螺(luo)栓(shuan)孔或鉚釘(ding)孔、角鋼加固框上鉚釘(ding)孔、圓形(xing)法(fa)蘭(lan)上螺(luo)栓(shuan)孔或鉚釘(ding)L，孔(kong)與孔(kong)的(de)間距(ju)一(yi)般應(ying)≤150mm。≥300的(de)擴(kuo)管(guan)

6、矩形彎(wan)管導流片(pian)(pian)的(de)(de)迎風側(ce)邊緣應圓滑，固定牢固。導流片(pian)(pian)的(de)(de)弧(hu)度(du)應與彎(wan)管的(de)(de)角度(du)相(xiang)一致(zhi)。導流片(pian)(pian)的(de)(de)分布應符合設計(ji)規范。當(dang)導流葉片(pian)(pian)的(de)(de)長度(du)超過(guo)1250mm時，應有(you)加(jia)強措(cuo)施。
